Cấu tạo, nguyên lý hoạt động của máy in mã vạch là gì?

Máy in mã vạch được sử dụng để in tem nhãn, mã vạch và QR Code trong bán lẻ, kho vận, sản xuất và nhiều lĩnh vực khác. Thiết bị hoạt động dựa trên công nghệ in nhiệt, sử dụng đầu in để tạo hình ảnh trên tem nhãn mà không giống cơ chế của máy in văn phòng.

Vậy máy in mã vạch hoạt động như thế nào? Cấu tạo gồm những bộ phận gì và nguyên lý in nhiệt trực tiếp (Direct Thermal), in truyền nhiệt (Thermal Transfer) có gì khác nhau? Trong bài viết này, TGTECH sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động và cách máy in tạo ra những bản in sắc nét, chính xác.

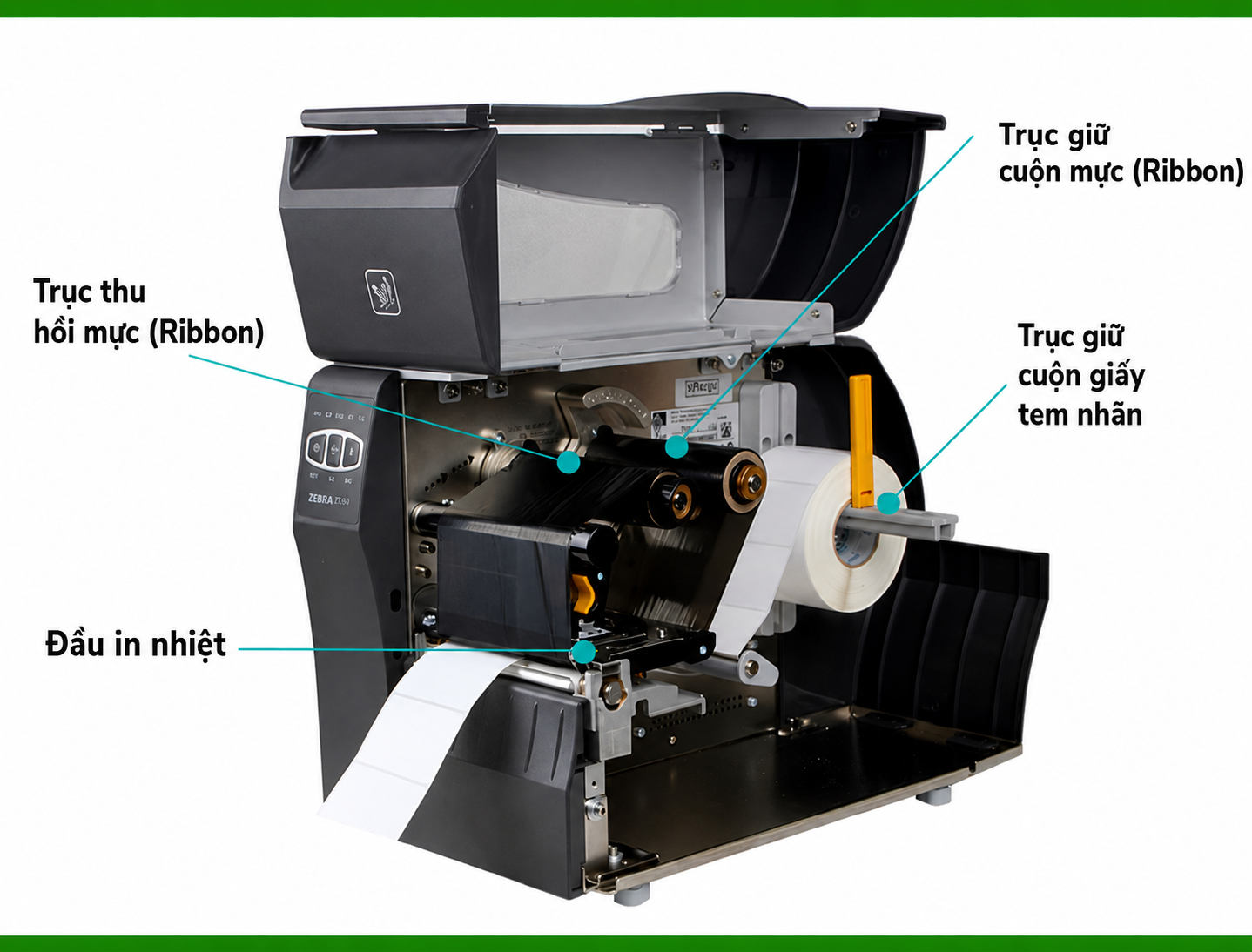

Cấu tạo của máy in mã vạch gồm những bộ phận chính nào?

Máy in mã vạch được cấu tạo từ nhiều linh kiện khác nhau, trong đó mỗi bộ phận đảm nhiệm một chức năng riêng để tạo ra tem nhãn chính xác và ổn định. Dù là máy in để bàn hay máy in công nghiệp, hầu hết đều gồm các thành phần cơ bản dưới đây.

Đầu in nhiệt (Printhead)

Đầu in nhiệt là bộ phận quan trọng nhất của máy in mã vạch. Đây là nơi tạo ra nhiệt để hình thành mã vạch, chữ hoặc hình ảnh trên tem nhãn. Khi nhận lệnh in, các điểm gia nhiệt siêu nhỏ trên đầu in sẽ nóng lên theo đúng vị trí cần thiết, tạo thành nội dung theo thiết kế.

Chất lượng đầu in quyết định trực tiếp đến độ sắc nét của bản in. Vì vậy, người dùng nên vệ sinh đầu in định kỳ và sử dụng giấy, ribbon đạt tiêu chuẩn để kéo dài tuổi thọ linh kiện.

Trục lăn (Platen Roller)

Trục lăn nằm ngay dưới đầu in và có nhiệm vụ ép tem nhãn tiếp xúc đều với đầu in trong suốt quá trình in. Đồng thời, bộ phận này cũng giúp kéo giấy di chuyển ổn định, hạn chế tình trạng lệch tem hoặc nhăn giấy.

Sau thời gian dài sử dụng, trục lăn có thể bị mòn hoặc bám bụi, làm giảm chất lượng bản in. Do đó, việc vệ sinh và thay thế khi cần thiết là rất quan trọng.

Motor kéo giấy và ribbon

Motor tạo chuyển động cho toàn bộ hệ thống in. Khi máy hoạt động, motor sẽ kéo giấy và ribbon (đối với máy in truyền nhiệt) di chuyển qua đầu in với tốc độ phù hợp.

Tốc độ và độ ổn định của motor ảnh hưởng trực tiếp đến hiệu suất in. Những dòng máy công nghiệp thường được trang bị motor mạnh hơn để đáp ứng nhu cầu in liên tục với sản lượng lớn.

Cảm biến (Sensor)

Cảm biến giúp máy xác định chính xác vị trí của từng con tem trước khi in. Tùy từng loại vật tư, cảm biến sẽ nhận biết khoảng cách giữa các tem (Gap Sensor), dấu đen định vị (Black Mark Sensor) hoặc trạng thái ribbon trên máy in truyền nhiệt.

Nhờ hệ thống cảm biến, máy có thể in đúng vị trí và hạn chế tình trạng lệch tem hoặc mất nội dung.

Bo mạch điều khiển (Mainboard)

Bo mạch điều khiển được xem là trung tâm xử lý của máy in mã vạch. Bộ phận này tiếp nhận dữ liệu từ máy tính hoặc phần mềm thiết kế tem nhãn, sau đó điều khiển đầu in, motor và các cảm biến hoạt động đồng bộ.

Một bo mạch ổn định sẽ giúp máy vận hành chính xác, hạn chế lỗi trong quá trình in liên tục.

Cổng kết nối và vỏ máy

Các dòng máy in mã vạch hiện nay thường hỗ trợ nhiều chuẩn kết nối như USB, LAN, Wi-Fi hoặc Bluetooth, giúp dễ dàng tích hợp với máy tính và phần mềm quản lý bán hàng.

Bên ngoài, vỏ máy có nhiệm vụ bảo vệ các linh kiện khỏi bụi bẩn và va đập. Với các dòng máy công nghiệp, khung máy thường được làm bằng kim loại để tăng độ bền và đáp ứng môi trường làm việc cường độ cao.

Nguyên lý hoạt động của máy in mã vạch như thế nào?

Để tạo ra một chiếc tem nhãn hoàn chỉnh, máy in mã vạch phải phối hợp đồng bộ giữa bo mạch điều khiển, đầu in nhiệt, motor và cảm biến. Toàn bộ quá trình này chỉ diễn ra trong vài giây nhưng được tính toán rất chính xác để đảm bảo mã vạch rõ nét, đúng kích thước và dễ dàng quét bằng máy đọc mã vạch.

Bước 1. Nhận dữ liệu in

Quá trình in bắt đầu khi người dùng gửi lệnh từ phần mềm thiết kế tem nhãn hoặc hệ thống quản lý bán hàng, quản lý kho đến máy in thông qua kết nối USB, LAN, Wi-Fi hoặc Bluetooth.

Dữ liệu in có thể bao gồm mã vạch, QR Code, tên sản phẩm, giá bán, ngày sản xuất, hạn sử dụng, logo doanh nghiệp hoặc các thông tin khác tùy theo nhu cầu sử dụng.

Bước 2. Bo mạch xử lý dữ liệu

Sau khi nhận lệnh in, bo mạch điều khiển sẽ phân tích toàn bộ nội dung và chuyển đổi thành tín hiệu điều khiển dành cho đầu in nhiệt.

Đồng thời, bo mạch cũng điều khiển tốc độ của motor và đọc tín hiệu từ các cảm biến để đảm bảo tem được đưa đến đúng vị trí trước khi bắt đầu in.

Bước 3. Motor kéo giấy và vật tư

Motor sẽ kéo cuộn tem nhãn di chuyển đều qua đầu in. Nếu là máy in truyền nhiệt, ribbon cũng được kéo đồng thời để mực truyền chính xác lên bề mặt tem.

Trong suốt quá trình này, cảm biến liên tục xác định khoảng cách giữa các tem hoặc dấu định vị để tránh tình trạng in lệch, mất nội dung hoặc chồng lên nhau.

Bước 4. Đầu in tạo hình ảnh

Đây là bước quan trọng nhất trong toàn bộ quá trình in.

Đầu in nhiệt sẽ làm nóng các điểm ảnh siêu nhỏ theo đúng dữ liệu đã được xử lý. Tùy vào công nghệ in mà nhiệt sẽ tác động trực tiếp lên giấy cảm nhiệt hoặc làm nóng ribbon để chuyển mực lên bề mặt tem nhãn.

Nhờ khả năng điều khiển chính xác từng điểm gia nhiệt, máy có thể tạo ra các mã vạch, QR Code và ký tự có độ sắc nét cao, đáp ứng tiêu chuẩn quét của hầu hết các hệ thống bán hàng và quản lý kho.

Bước 5. Tem nhãn được đưa ra ngoài

Sau khi hoàn tất quá trình in, motor tiếp tục đẩy tem nhãn ra ngoài để người dùng bóc dán hoặc cắt tự động (nếu máy được trang bị bộ cắt).

Đối với các dòng máy công nghiệp, quy trình này diễn ra liên tục với tốc độ cao, giúp đáp ứng nhu cầu in hàng nghìn tem nhãn mỗi ngày.

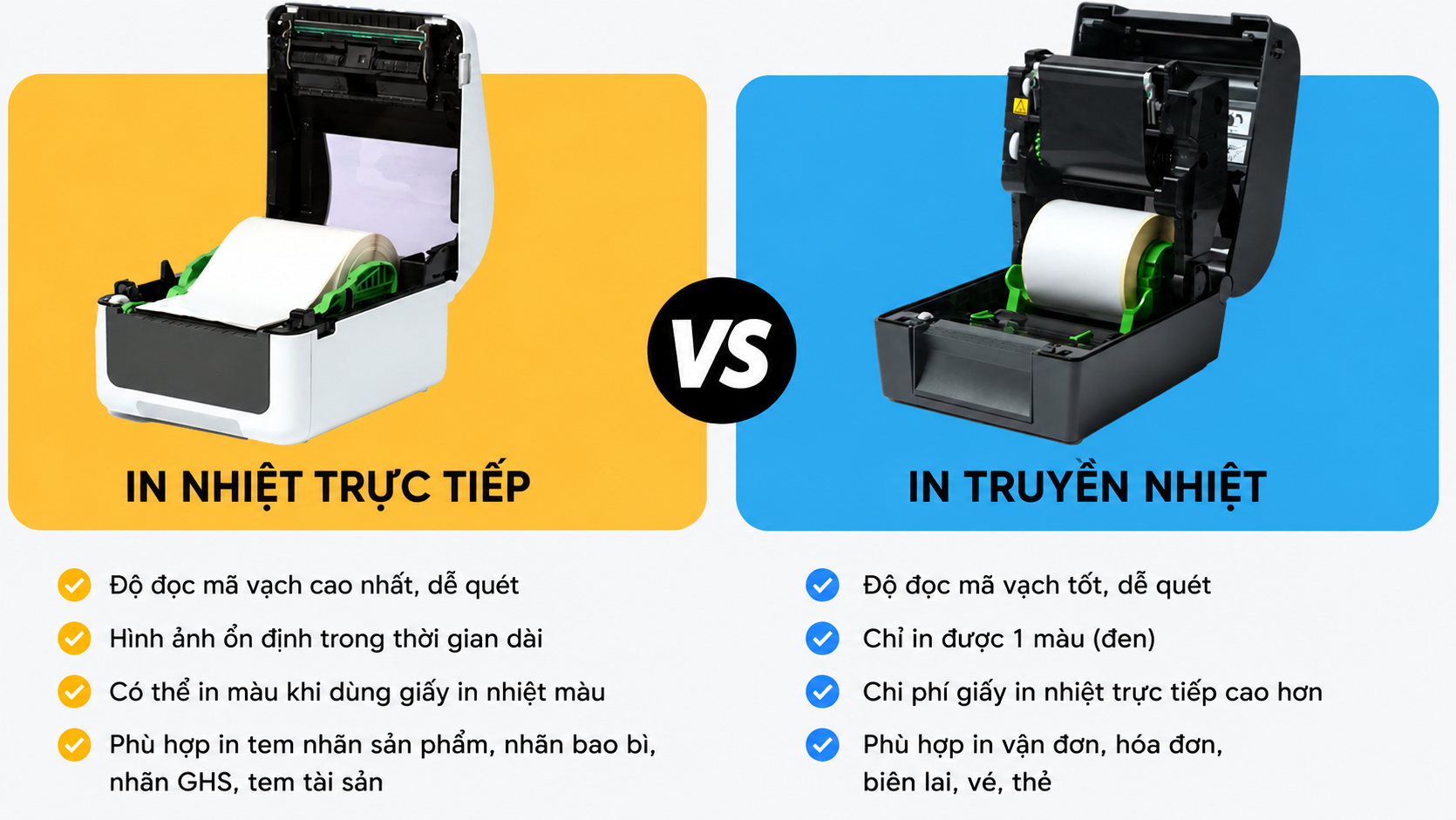

Hai công nghệ in phổ biến trên máy in mã vạch

Hiện nay, máy in mã vạch chủ yếu sử dụng hai công nghệ là in nhiệt trực tiếp (Direct Thermal) và in truyền nhiệt (Thermal Transfer). Cả hai đều sử dụng đầu in nhiệt để tạo bản in nhưng khác nhau về vật tư tiêu hao, độ bền của tem nhãn và mục đích sử dụng.

Việc lựa chọn đúng công nghệ in sẽ giúp doanh nghiệp tối ưu chi phí đầu tư cũng như đảm bảo tem nhãn phù hợp với môi trường sử dụng.

In nhiệt trực tiếp (Direct Thermal)

In nhiệt trực tiếp là công nghệ sử dụng đầu in tác động nhiệt trực tiếp lên giấy cảm nhiệt. Khi gặp nhiệt độ cao, lớp hóa chất trên bề mặt giấy sẽ chuyển sang màu đen và tạo thành nội dung cần in.

Ưu điểm lớn nhất của công nghệ này là không cần ribbon mực, giúp giảm chi phí vật tư và đơn giản hóa quá trình vận hành. Đây cũng là lý do Direct Thermal được sử dụng rất phổ biến trong in vận đơn thương mại điện tử và các loại tem có thời gian sử dụng ngắn.

Tuy nhiên, tem in bằng giấy cảm nhiệt dễ bị phai màu khi tiếp xúc với ánh nắng, nhiệt độ cao hoặc ma sát trong thời gian dài, nên không phù hợp với các ứng dụng yêu cầu lưu trữ lâu.

Ứng dụng phổ biến:

• Tem vận đơn Shopee, Lazada, TikTok Shop.
• Tem giao hàng.
• Biên lai thanh toán.
• Vé giữ xe.
• Tem thực phẩm sử dụng ngắn ngày.

In truyền nhiệt (Thermal Transfer)

Khác với Direct Thermal, công nghệ Thermal Transfer sử dụng thêm ribbon mực để tạo bản in. Khi đầu in phát nhiệt, lớp mực trên ribbon sẽ nóng chảy và bám lên bề mặt tem nhãn.

Nhờ sử dụng ribbon, bản in có độ sắc nét cao hơn, chống trầy xước, chống nước và chịu được môi trường làm việc khắc nghiệt. Ngoài decal giấy, công nghệ này còn có thể in trên nhiều vật liệu như decal PVC, decal xi bạc hay decal PET.

Đổi lại, người dùng cần thay cả giấy và ribbon trong quá trình sử dụng nên chi phí vận hành sẽ cao hơn so với máy in nhiệt trực tiếp.

Ứng dụng phổ biến:

• Tem sản phẩm.
• Tem tài sản.
• Tem quản lý kho.
• Tem linh kiện điện tử.
• Tem nhãn ngoài trời.
• Tem hóa chất.
• Tem có thời gian lưu trữ nhiều năm.

So sánh nhanh Direct Thermal và Thermal Transfer

Mỗi công nghệ đều có những ưu điểm riêng và phù hợp với từng nhu cầu sử dụng khác nhau.

Nếu doanh nghiệp chủ yếu in tem vận đơn hoặc tem sử dụng trong thời gian ngắn, máy in Direct Thermal sẽ là lựa chọn tiết kiệm và hiệu quả. Ngược lại, nếu cần tem nhãn có độ bền cao, lưu trữ lâu hoặc sử dụng trong môi trường khắc nghiệt, công nghệ Thermal Transfer sẽ phù hợp hơn.

Bạn có thể tìm hiểu chi tiết hơn tại bài viết: In Nhiệt Trực Tiếp Và In Truyền Nhiệt Khác Nhau Như Thế Nào? để hiểu rõ ưu, nhược điểm của từng công nghệ và lựa chọn giải pháp phù hợp với nhu cầu sử dụng.

Những yếu tố ảnh hưởng đến chất lượng bản in mã vạch

Ngoài cấu tạo và công nghệ in, chất lượng tem nhãn còn phụ thuộc vào nhiều yếu tố trong quá trình vận hành. Nếu lựa chọn vật tư không phù hợp hoặc bảo trì máy không đúng cách, bản in có thể bị mờ, lệch hoặc khiến máy quét mã vạch khó đọc.

Chất lượng đầu in

Đầu in là bộ phận quyết định trực tiếp đến độ sắc nét của mã vạch và nội dung in. Sau thời gian dài sử dụng, đầu in có thể bị bám bụi, keo decal hoặc hao mòn, dẫn đến hiện tượng xuất hiện sọc trắng, mất nét hoặc bản in không đồng đều.

Để duy trì chất lượng in, doanh nghiệp nên vệ sinh đầu in định kỳ bằng dung dịch chuyên dụng và thay thế khi đầu in đã xuống cấp.

Giấy decal và ribbon

Vật tư in cũng ảnh hưởng đáng kể đến chất lượng bản in và tuổi thọ của máy. Giấy decal hoặc ribbon kém chất lượng có thể khiến mực bám không đều, mã vạch khó quét và làm đầu in nhanh bị mài mòn.

Vì vậy, nên lựa chọn giấy decal và ribbon phù hợp với từng dòng máy cũng như nhu cầu sử dụng để đảm bảo bản in rõ nét và ổn định.

Cài đặt nhiệt độ và tốc độ in

Mỗi loại giấy và ribbon sẽ có mức nhiệt độ in phù hợp. Nếu cài đặt nhiệt quá thấp, bản in có thể bị nhạt hoặc thiếu nét. Ngược lại, nhiệt độ quá cao dễ làm cháy giấy cảm nhiệt hoặc khiến ribbon bị nhăn.

Bên cạnh đó, tốc độ in cũng cần được điều chỉnh hợp lý. Với những tem có nhiều thông tin hoặc mã vạch kích thước nhỏ, giảm tốc độ in sẽ giúp bản in rõ nét và dễ quét hơn.

Vệ sinh và bảo trì định kỳ

Máy in mã vạch hoạt động liên tục sẽ tích tụ bụi giấy, keo decal và cặn mực trên đầu in hoặc trục lăn. Nếu không được vệ sinh thường xuyên, những tạp chất này có thể làm giảm chất lượng bản in và rút ngắn tuổi thọ của linh kiện.

Doanh nghiệp nên vệ sinh máy sau mỗi lần thay giấy hoặc ribbon, đồng thời bảo trì định kỳ theo khuyến cáo của nhà sản xuất để đảm bảo thiết bị luôn hoạt động ổn định.

Câu hỏi thường gặp

Máy in mã vạch có cần sử dụng mực in không?

Điều này phụ thuộc vào công nghệ in của máy. Máy in Direct Thermal không cần sử dụng mực hoặc ribbon mà in trực tiếp trên giấy cảm nhiệt. Trong khi đó, máy in Thermal Transfer cần sử dụng ribbon để truyền mực lên bề mặt tem nhãn.

Máy in mã vạch có in được màu không?

Phần lớn máy in mã vạch chỉ in một màu, thường là màu đen. Nếu cần in tem nhãn nhiều màu hoặc logo màu, doanh nghiệp cần sử dụng máy in tem nhãn màu chuyên dụng thay vì máy in mã vạch thông thường.

Máy in mã vạch có in được QR Code không?

Có. Hầu hết các dòng máy in mã vạch hiện nay đều hỗ trợ in mã vạch 1D, QR Code và nhiều chuẩn mã 2D khác với độ chính xác cao, miễn là lựa chọn đúng kích thước tem và độ phân giải phù hợp.

Máy in mã vạch có thể in trên mọi loại giấy không?

Không. Mỗi công nghệ in sẽ tương thích với những loại vật tư khác nhau. Máy in nhiệt trực tiếp chỉ sử dụng giấy cảm nhiệt, trong khi máy in truyền nhiệt có thể in trên nhiều chất liệu như decal giấy, decal PVC, decal xi bạc hoặc decal PET khi kết hợp với ribbon phù hợp.

Máy in mã vạch có tuổi thọ bao lâu?

Nếu được sử dụng đúng công suất, vệ sinh và bảo trì định kỳ, máy in mã vạch có thể hoạt động ổn định từ 5–10 năm, thậm chí lâu hơn. Trong đó, đầu in là linh kiện hao mòn tự nhiên và có thể cần thay thế sau một thời gian sử dụng, tùy vào sản lượng in và điều kiện vận hành.

Kết luận

Máy in mã vạch hoạt động dựa trên nguyên lý sử dụng đầu in nhiệt để tạo hình ảnh lên tem nhãn thông qua hai công nghệ phổ biến là Direct Thermal và Thermal Transfer. Bên trong máy là sự phối hợp của nhiều bộ phận như đầu in, motor, cảm biến và bo mạch điều khiển nhằm đảm bảo mỗi bản in đều chính xác, rõ nét và ổn định.

Việc hiểu rõ cấu tạo và nguyên lý hoạt động của máy không chỉ giúp doanh nghiệp lựa chọn đúng thiết bị mà còn biết cách sử dụng, bảo trì và tối ưu chi phí vận hành trong thời gian dài.
